MMMP 6/M6 1kN

MMMP
OPTIVINE

Optivine is a leading brand in the production of fiber optic cables. Our cables are designed to provide fast and reliable data transmission, making them ideal for a range of applications, including telecommunications, networking, and data centers. We are committed to using only the finest materials and the latest manufacturing techniques to ensure that our cables meet the highest standards of quality and performance. Whether you need cables for a small home network or a large commercial installation, Optivine has the products you need to get the job done right.

Read more
https://www.polytrade.global/web/image/product.template/2919/image_1920?unique=b734672
You have already submitted a query for this product today.
  • Diametru cablu
  • Core Type
  • Tip armătură
  • Tip manta
  • Material manta
  • CC Fibră și tub
  • Culoare cablu

Această combinație nu există.

Contactați-ne
Preview TDS
Download TDS
Caracteristici cablu
Număr fibre 6
Modularitate M6
Număr de tuburi stratul 1 1
Număr de tuburi stratul 2 N/A
Număr de tuburi stratul 3 N/A
Număr elemente umplutură 0
Diametru cablu 6.5 mm
Toleranță diametru cablu ± 0.5 mm
Greutate cablu 45 kg/km
Toleranță greutate cablu ± 5 kg/km
Rata de rezistență la tracțiune (RTS) 2.5 kN
Tensiune maximă admisibilă (MAT) (40% RTS) 1 kN
Tensiunea zilnică (EDS) (20%RTS) 0.5 kN
Rezistența marjei de deformare (60%RTS) 1.5 kN
Strivire 2000 N/10cm
Raza minimă de curbură (la instalare) 20xD
Raza minimă de curbură (în funcțiune) 10xD
Rezistența la tracțiune la instalare (≤20%RTS) 0.5 kN
Temperatura de lucru (-)40 >< (+)70 °C
Temperatura de instalare (-)10 >< (+)60 °C
Tip armătură DARP
Tip manta SJ
Material manta HDPE
TRS N/A
CC fibră și tub CC-EIA598-A
Ambalare Wooden Drum
Lungimi livrate To be confirmed by offer
Toleranță lungimi livrate ±5 %
Optical Fiber Core Characteristics
Tip nucleu G.652D
Coeficient de atenuare la 1310 nm Max. ≤ 0.36 dB/km
Coeficient de atenuare la 1550 nm Max. ≤ 0.23 dB/km
Coeficient de atenuare la 1625 nm Max. N/A dB/km
Dispersie cromatică între 1285 - 1330 nm ≤ 3.5 ps/nm*km
Dispersie cromatică la 1550 nm ≤ 18 ps/nm*km
Dispersie cromatică la 1625 nm N/A ps/nm*km
Discontinuitatea punctiformă la 1310 și 1550 nm ≤ 0.1 dB
Dispersia modului de polarizare (PMD Individual) ≤ 0.2 ps/√km
Dispersia de mod de polarizare (proiectare a conexiunii) ≤ 0.08 ps/√km
Atenuarea de uniformitate la orice lungime de undă proiectată ≤ 0.1 dB/km
Lungimea de undă de tăiere a cablului (λcc) ≤ 1260 nm
Diametrul câmpului de mod la 1310 nm 9.2 ±0.4 μm
Diametrul câmpului de mod la 1550 nm 10.4±0.5 μm
Diametrul stratului de înveliș 125 ±1.0 μm
Non-circularitatea stratului de înveliș ≤0.7 %
Eroare de concentricitate miez / stratului de înveliș ≤ 0.5 μm
Diametrul stratului de înveliș 250 ± 7 μm
Eroare de concentricitate căptușeală / înveliș ≤ 12 μm

General Description & Application

Micro-Module Multi-Purpose Cables (MMMP) are used in various communication networks, designed for aerial or duct installation. Easy strippable micro modules allow a fast installation without a need for special tools. Due to our new technology, the cables show good flexibility and endurance to repeated bending, and great water blocking function. The glass yarns helps the cable to have good tensile performance and temperature performance under extreme weathers, but also rodent protection under dielectric conditions. This cable contains fibers made of high pure silica and germanium doped silica.

Standards

IEC60794-1
IEC60794-2
IEC60304
ITU-T
EIA-TIA
BS EN 187000
DIN0888
XP C 93-850-3-25

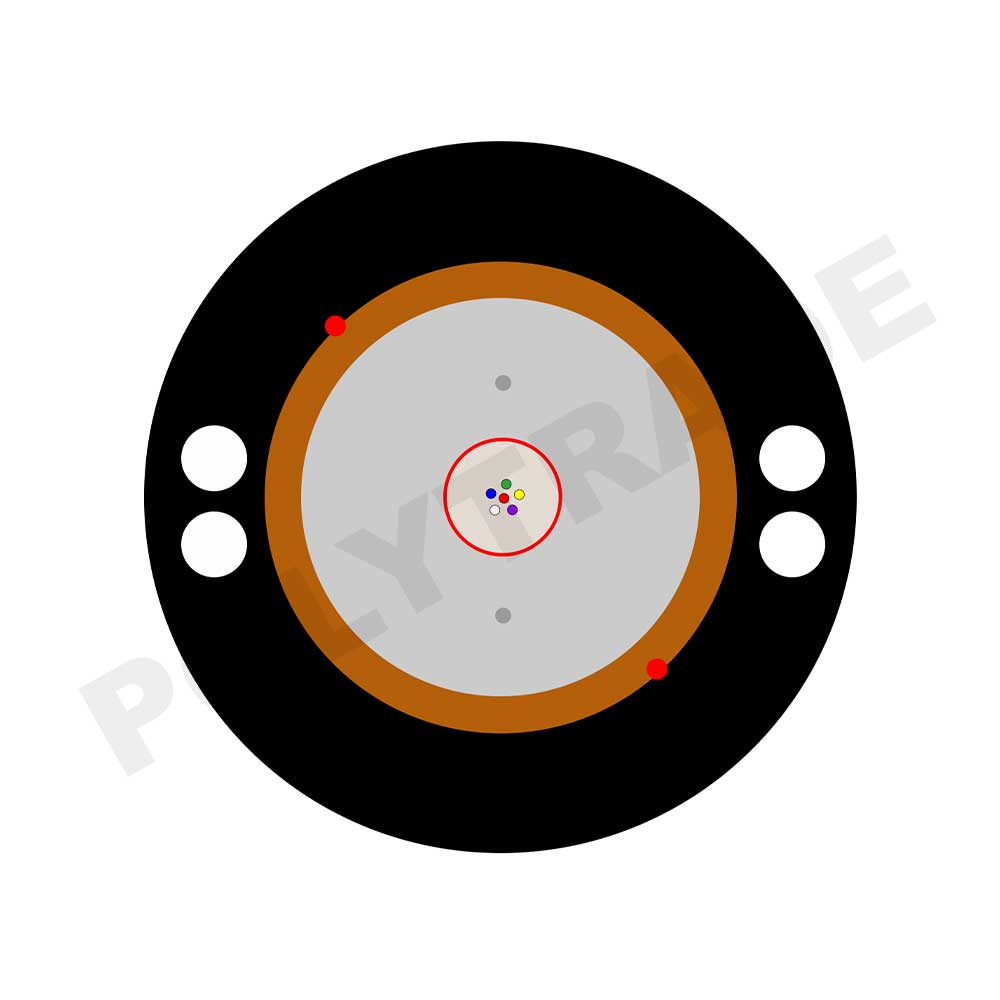

Construction

Central tube with Micro-Modules containing fibers, gel filled;
Water swellable yarns;
Water blocking tape;
Glass Yarns or Aramid Yarns as peripheral strength member;
Ripcords;
FRP Rods;
Outer Sheath (UV Resistance, Rodent Protect);
